产品详情
产品概述
ZHHW1系列智能型万能式断路器（以下简称断路器），适用于交流50Hz,额定电压至660V(690V)及以下，额定电流630A~6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害。断路器具有智能化保护功能，选择性保护精确，能提高供电可靠性，避免不必要的停电。同时带有开放式通讯接口，可进行“四遥”，以满足控制中心和自动化系统的要求。断路器在海拔2000米时脉冲耐压8000V(不同海拔按标准修正，最高不超过12000V)。该断路器不带智能控制器及传感器可作隔离器用，标示为
。
断路符合GB14048.2《低压开关设备和控制设备低压断路特》和IEC60947-2《低压开关设备和控制设备斯路器》等标准。
正常工作条件和安装条件
周围空气温度
上限值不超过+40℃，下限值不低于-5℃，24h平均值不超过+35℃。
注：下限值为-10℃或-25℃的工作条件，用户应与本公司申明；上限值超过+40℃或下限值低于-10℃或-25℃的工作条件，用户应与本公司协商。安装地点的海拔不超过2000m.
大气条件
大气相对湿度在周围空气为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，最湿月的月平均最大相对湿度为90%，同时该月的平均最低温度为+25℃，并考虑到因温度变化发生的产品表面上的凝露。超过规定要求应与本公司协商。
防护等级：IP30
污染等级：Ⅲ
使用类别：B类或A类
安装类别
额定工作电压660V(690V)及以下的断路器以及欠电压脱扣器，电源变压器初级圈用于安装类别Ⅳ；辅助电路及控制电路安装类别为Ⅲ。
安装条件
断路器应按本说明书要求安装，断路器的垂直倾斜度不超过5度（矿用断路器的倾斜度不超过15度）。
型号说明
3 | 4 | 5 | 6 | M/H | 3/4 | |
▼ | ▼ | ▼ | ▼ | ▼ | ▼ | ▼ |
万能式断路器 | 壳架等级：2000 额定电流：400A 630A 800A 1000A 1250A 1600A 2000A | 壳架等级：3200 额定电流：2000A 2500A 2900A 3200A | 壳架等级：4000 额定电流：3200A 3600A 4000A | 壳架等级：6300 额定电流：4000A 5000A 6300A | 分断能力级别 (KA) | 极数 |
注：壳架等级：2000型、额定电流：630A、分断能力：M型、极数：3极，应定成：AD3-630M/3.
产品分类
按安装方式分：固定式、抽屉式
按极数分：三极、四极
按操作方式分：电动操作、手动操作(检修、维护用)
智能控制器性能
智能控制器分为：H型（通讯用）、M型（普通智能型）、L型（经济型）；
具有过载长延时反时限，短延时反时限、定时限、瞬时功能。可由用户自行设定组成所需要的保护特性：
单相接地保护功能：
显示功能：整定电流显示、动作电流显示、各相电压显示（电压显示应在订贷时提出：
报警功能：过载报警：
自检功能：过热自检、微机自诊断；
试验功能：试验控制器的动作特性。
结构简单

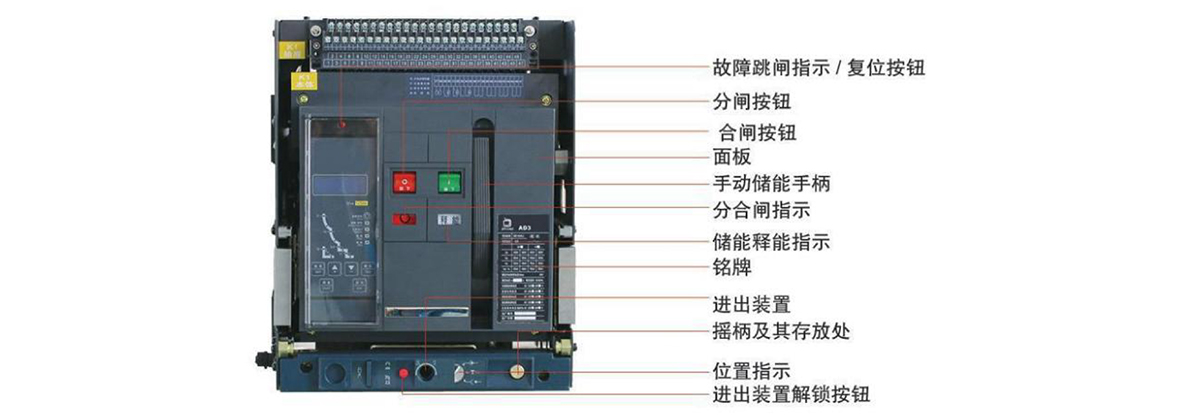

断路器正面指示

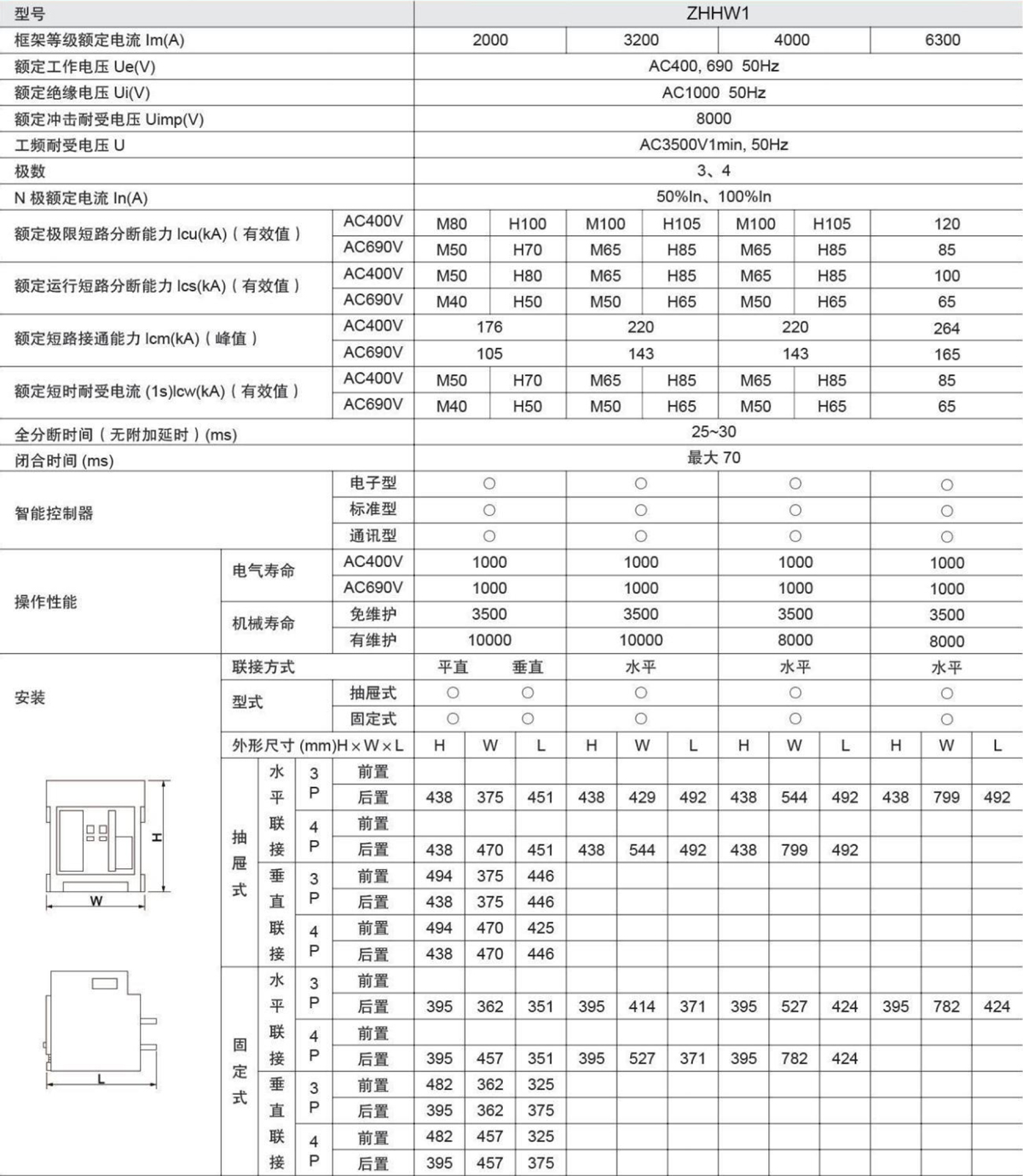

技术参数

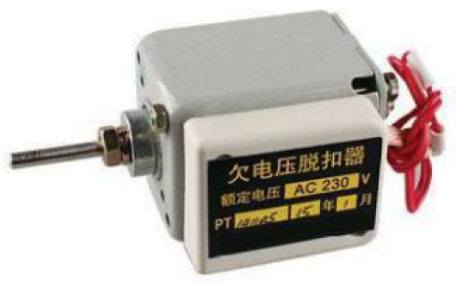

欠电压脱扣器
欠电压脱扣器由脱扣器线圈和控制单元组成，
欠电压脱扣器动作分为顺时动作和延时动作两种：
欠电压延时脱扣器延时时间常规分1、2、3、5四种，延时准确度±10%。
| 额定工作电压Ue(V) | AC400A | AC230 |
动作电压(V) | (0.35-0.7)Ue | ||
可靠合闸电压(V) | (0.85-1.1)Ue | ||
可靠不能合闸电压(V) | ≤0.35Ue | ||
功耗 | 12VA | ||
注：在雷雨多发地区或在供电电源电压不稳定的电网中推荐使用带延时的欠电压脱扣器，可防止由于短时的电压降低而使断路器脱扣延时时间一般为1S、2S、3S、5S可供用户选择。

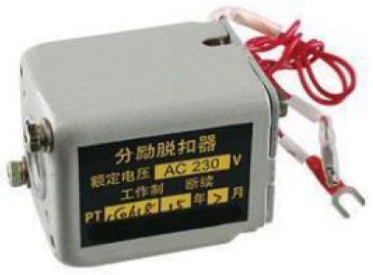

分励脱扣器
可远距离操纵使断路器断开
| 额定控制电源电压Us(V) | AC400 | AC230 | DC220 | DC110 |
动作电压(V) | (0.7~1.1)Us | ||||
瞬时电流 | 0.7 | 1.3 | 1.3 | 2.4 | |
分断时间不大于 | 不大于30ms | ||||

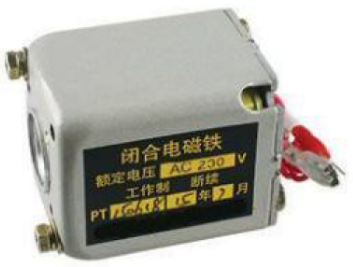

合闸电磁铁
贮能结束后，合闸电磁铁能使操作机构的贮能弹簧力瞬间释放使断路器快速闭合。
| 额定控制电源电压Us(V) | AC400 | AC230 | DC220 | DC110 |
动作电压(V) | (0.85~1.1)Us | ||||
瞬时电流(A) | 0.7 | 1.3 | 1.3 | 2.4 | |
合闸时间 | 不大于30ms | ||||

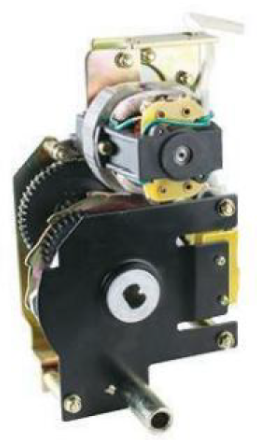

电动操作机构
断路器具有电动机贮能及自动再贮能功能；
断路器也可手动贮能。
| 额定控制电源电压Us(V) | AC400 | AC230 | DC220 | DC110 |
动作电压(V) | (0.85~1.1)Us | ||||
功耗 | 85VA、110VA、150VA | 85VA、110VA、150VA | |||
贮能时间 | 不大于5s | ||||

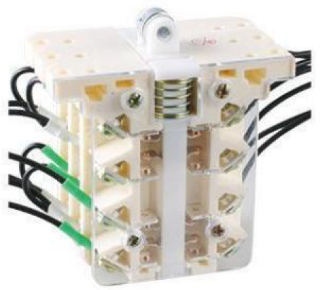

辅助开关
额定值
| 额定电压Ue(V) | 约定发热电流Ith | 额定控制容量 | |
AC | 230 | 6 | 300VA | |
400 | ||||
DC | 220 | 60W | ||
110 | ||||
注：辅助开关标准型式为4组转换触头，特殊型式为4常开4常闭、6常开2常闭、2常开6常闭、3常开3常闭。
机械附件
“分闸”锁定装置
“分闸”锁定装置可将断路器（抽屉式或固定式）的断开按钮锁定在按下位置上，此时，断路器不能进行闭合操作；
用户选装后，工厂提供锁和钥匙
1、一台断路器配独立的锁和钥匙；
2、二台断路器配二把相同的锁和一把钥匙；
3、三台断路器配三把相同的锁和二把相同的钥匙。
抽屉式断路器“分离”位置锁定挂锁器
抽屉式断路器处于“分离”位置时、可拔出锁杆用挂锁来锁定、锁定后断路器无法摇至“试验”或“连接”位置；
挂锁用户自备。
断路器相间隔板
相间隔板加强了母排间绝缘，为断路器选择件，用户需要时可配置。

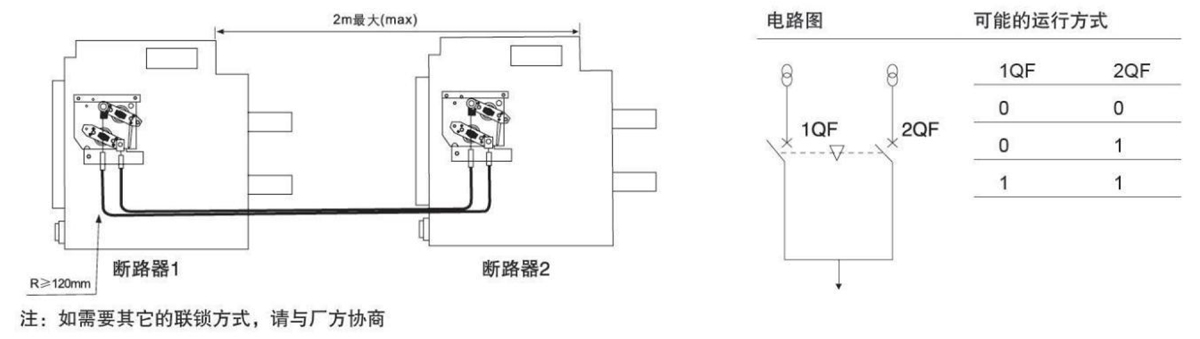

两台平放断路器的钢缆联锁或两台叠装断路器的联杆联锁

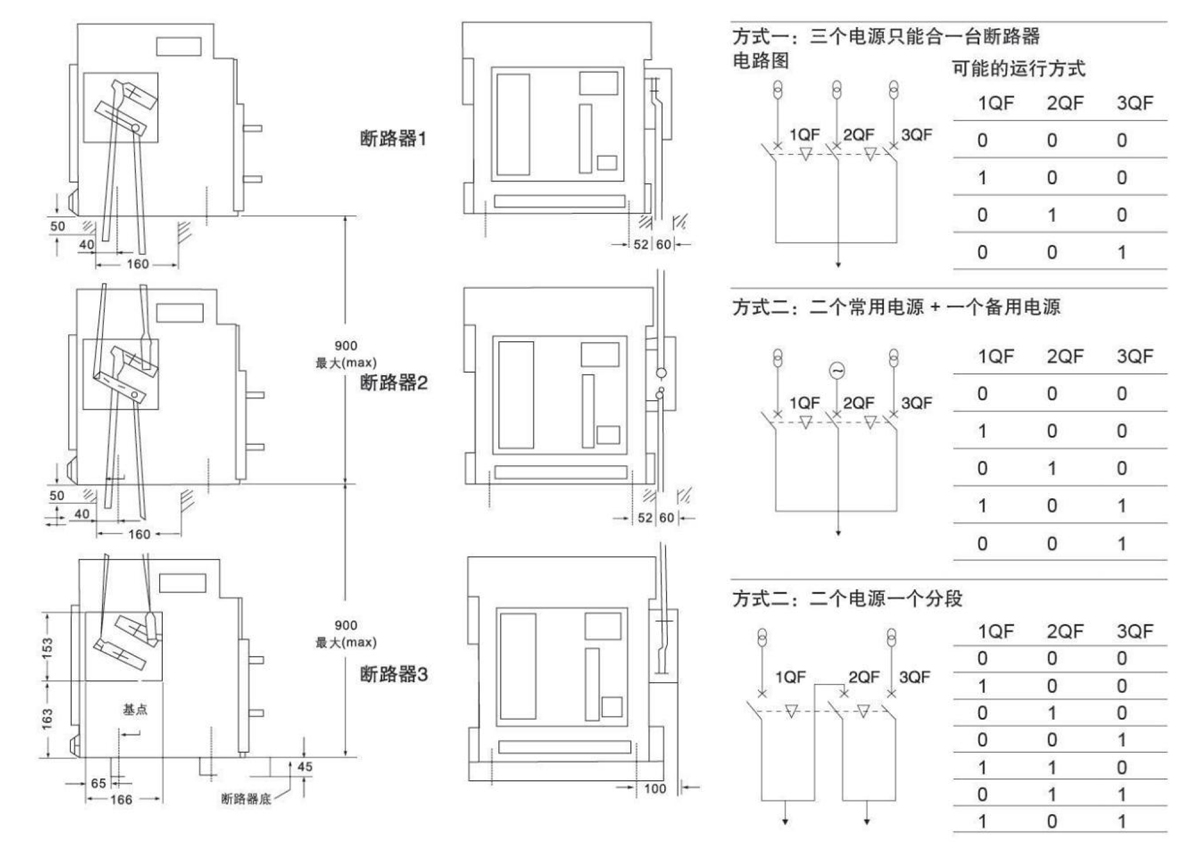

三台叠装抽屉式断路器的联杆联锁

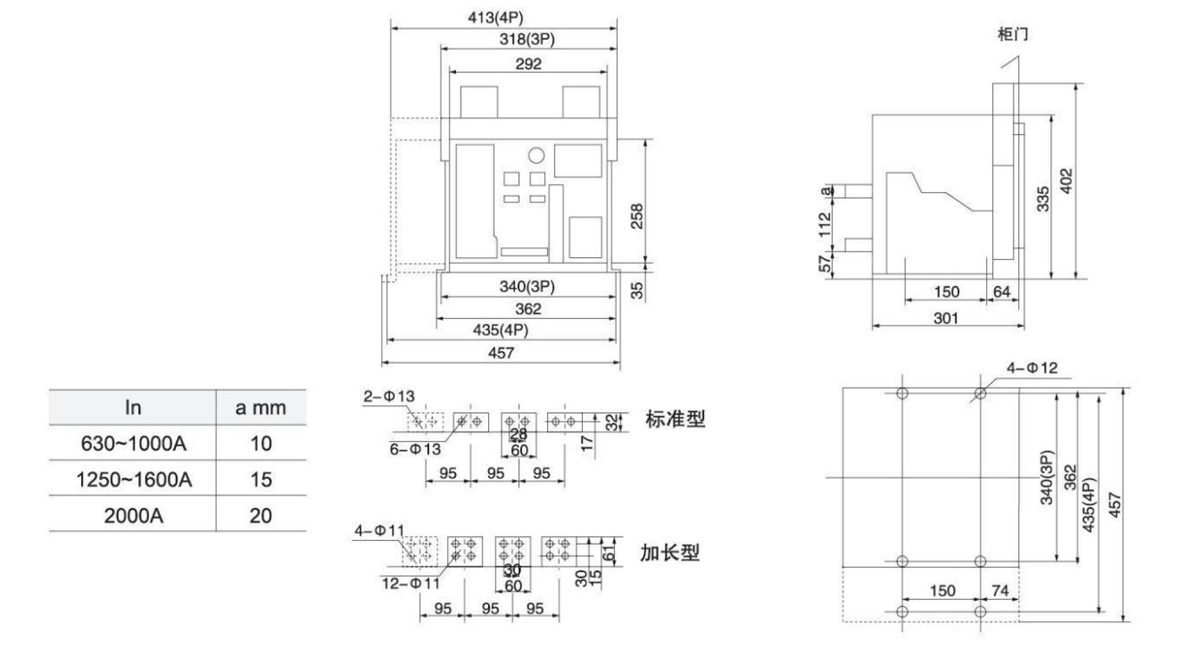

抽屉式断路器安装尺寸与外形尺寸(Inm=2000A三极四极)

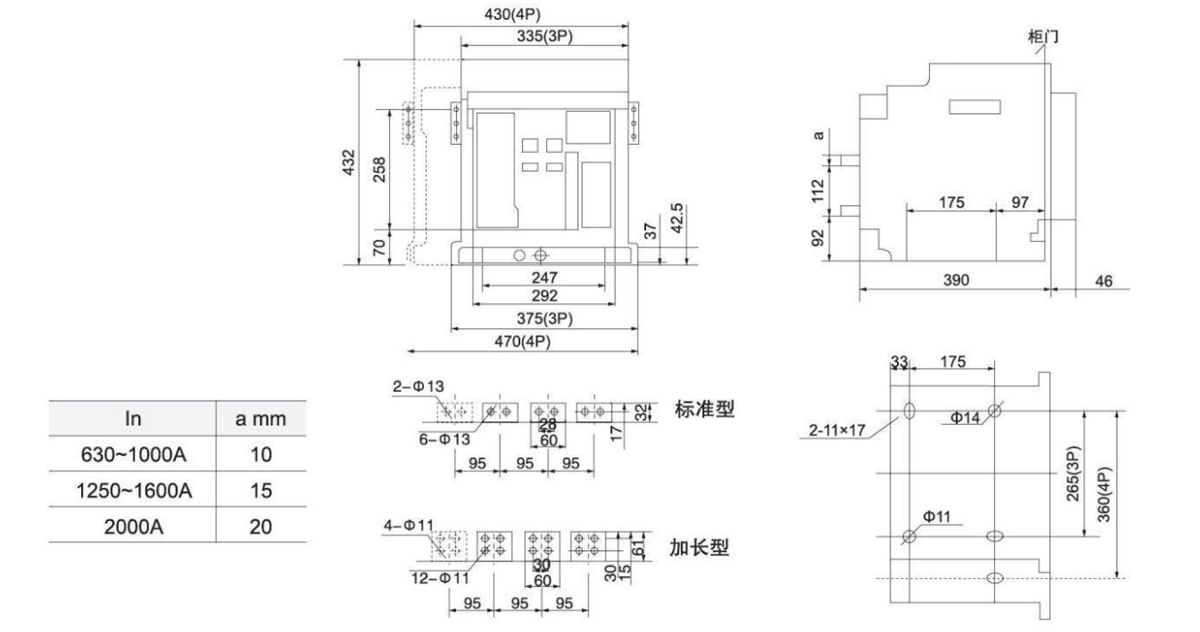

固定式断路器安装尺寸与外形尺寸(Inm-2000A三极四极)

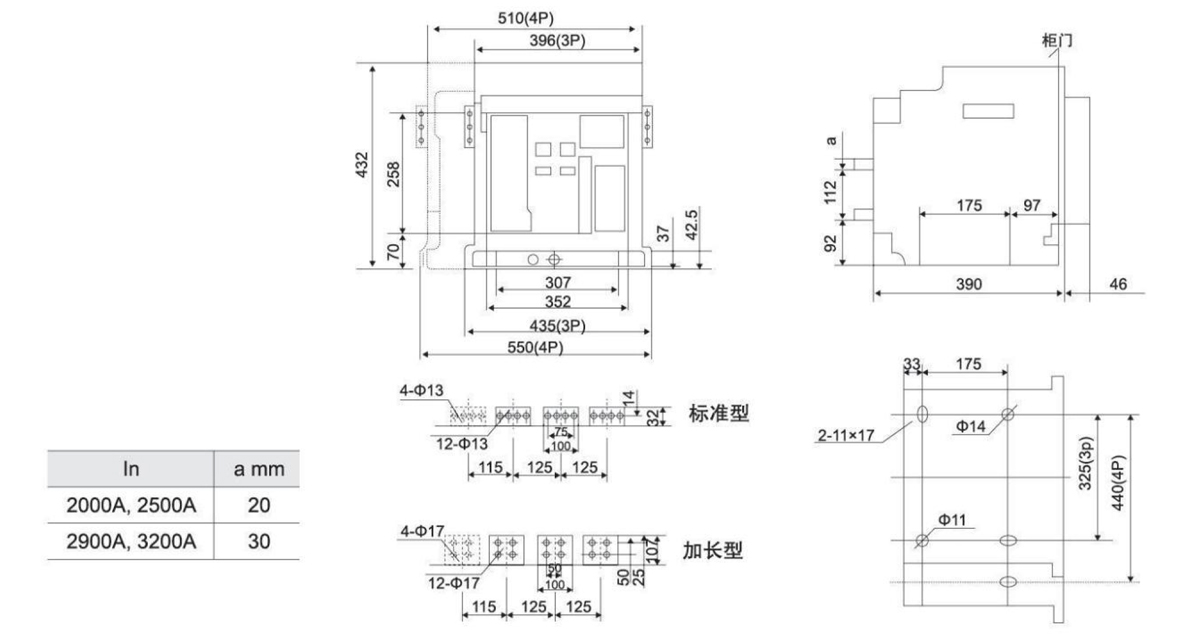

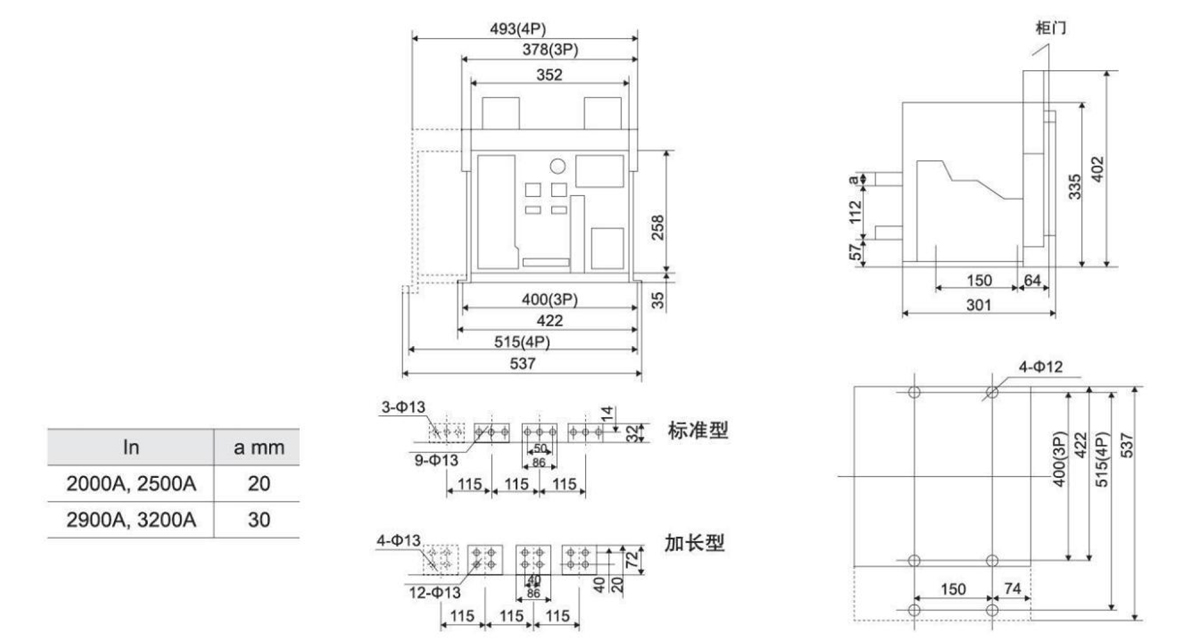

抽屉式断路器安装尺寸与外形尺寸(Inm=3200A三极四极)
固定式断路器安装尺寸与外形尺寸(nm=3200A三极四极)

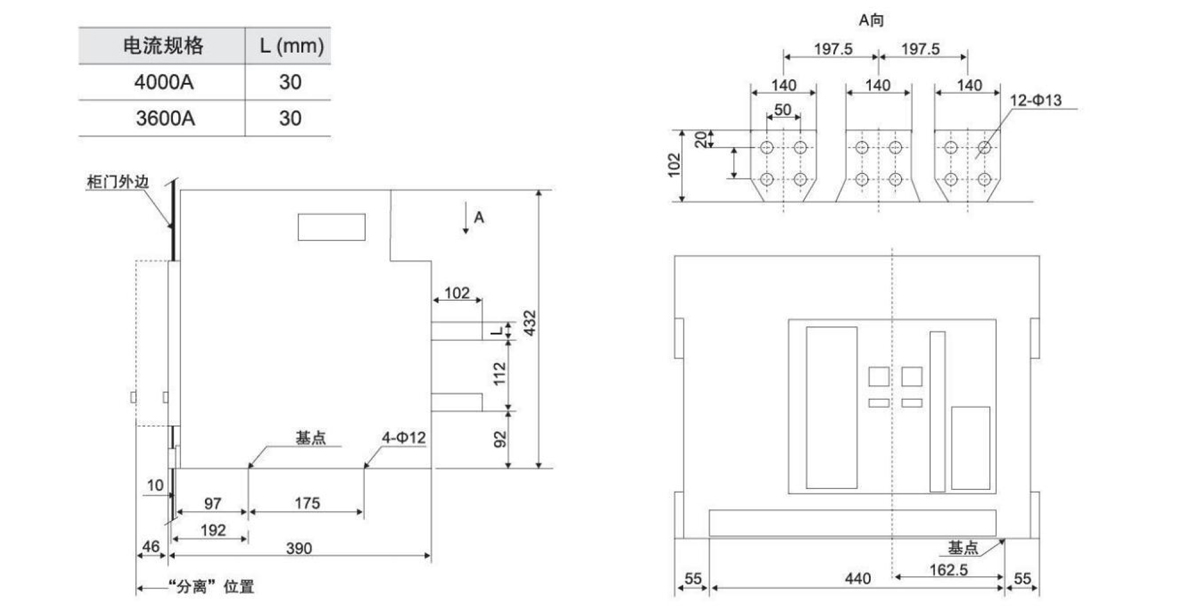

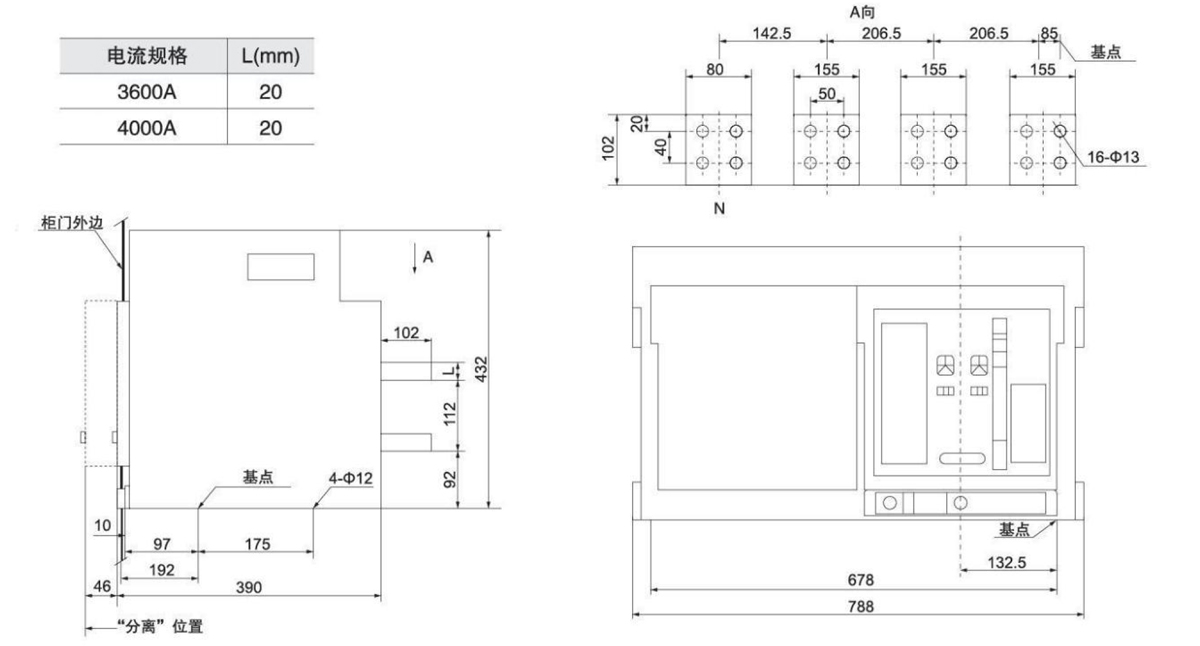

抽屉式断路器安装尺寸与外形尺寸(Inm=4000A三极)

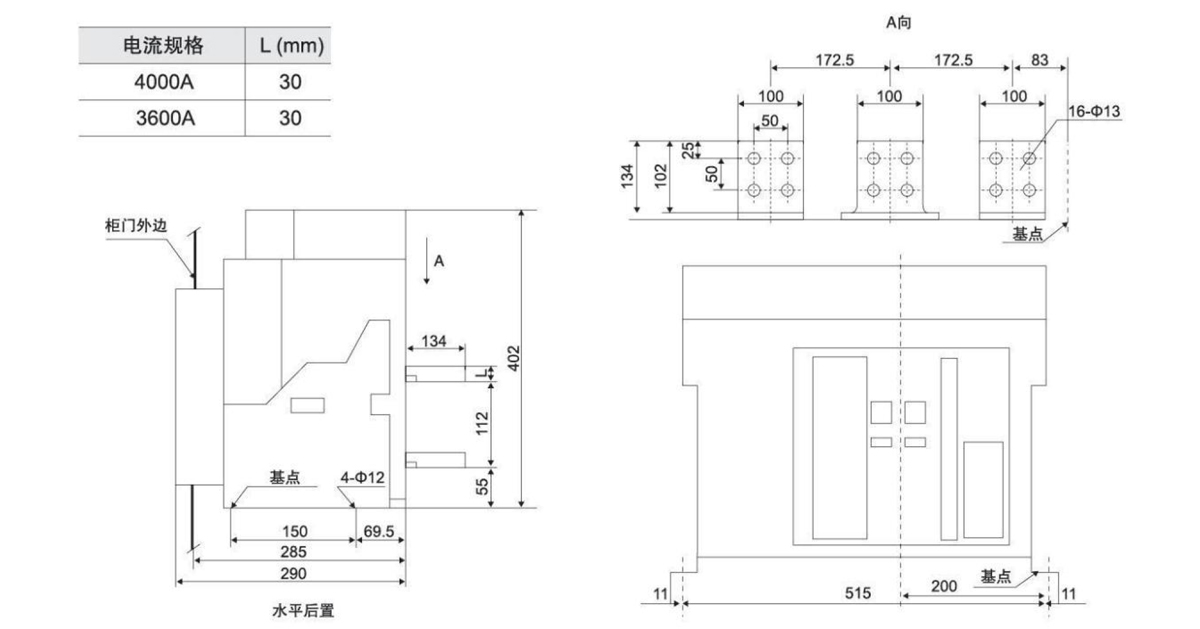

固定式断路器安装尺寸与外形尺寸(Inm=4000A三极)
抽屉式断路器安装尺寸与外形尺寸(lnm=4000A四极)

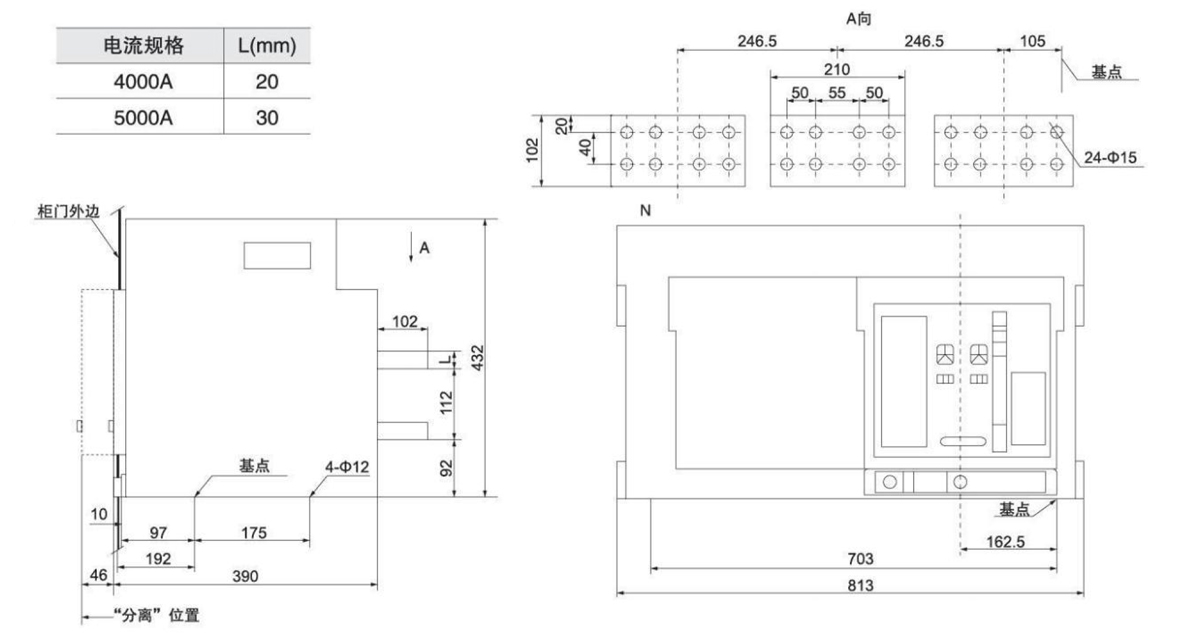

抽屉式断路器安装尺寸与外形尺寸(Inm=5000A三极)

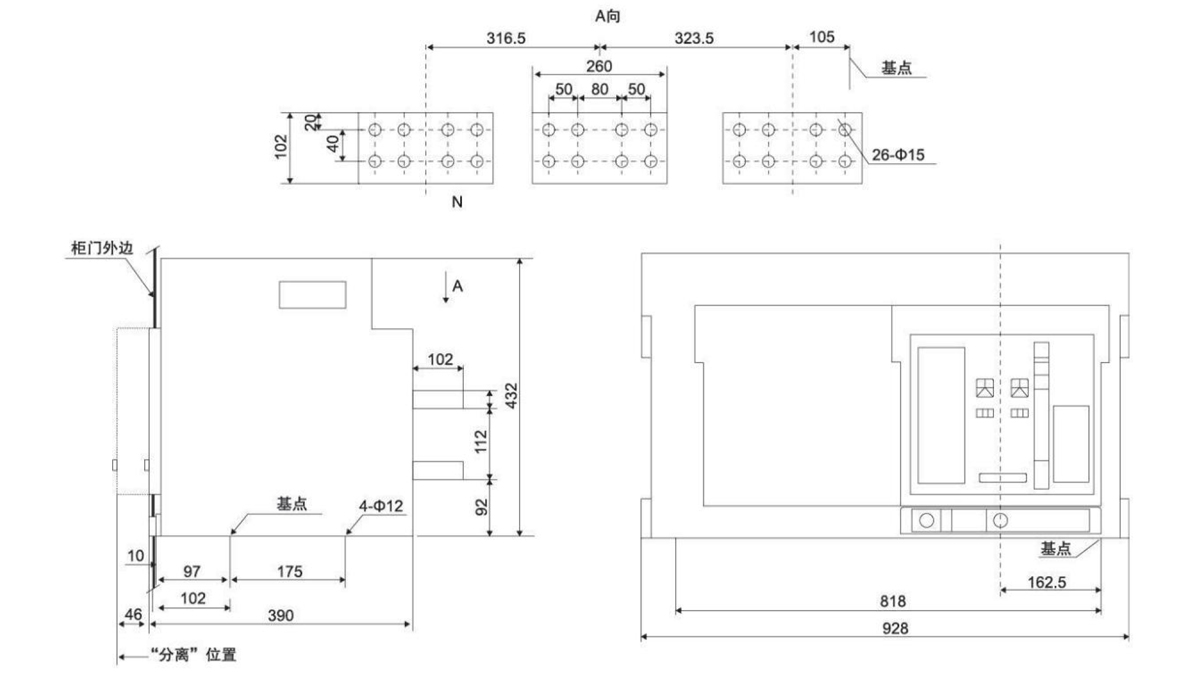

抽屉式断路器安装尺寸与外形尺寸(Inm=6300A三极)

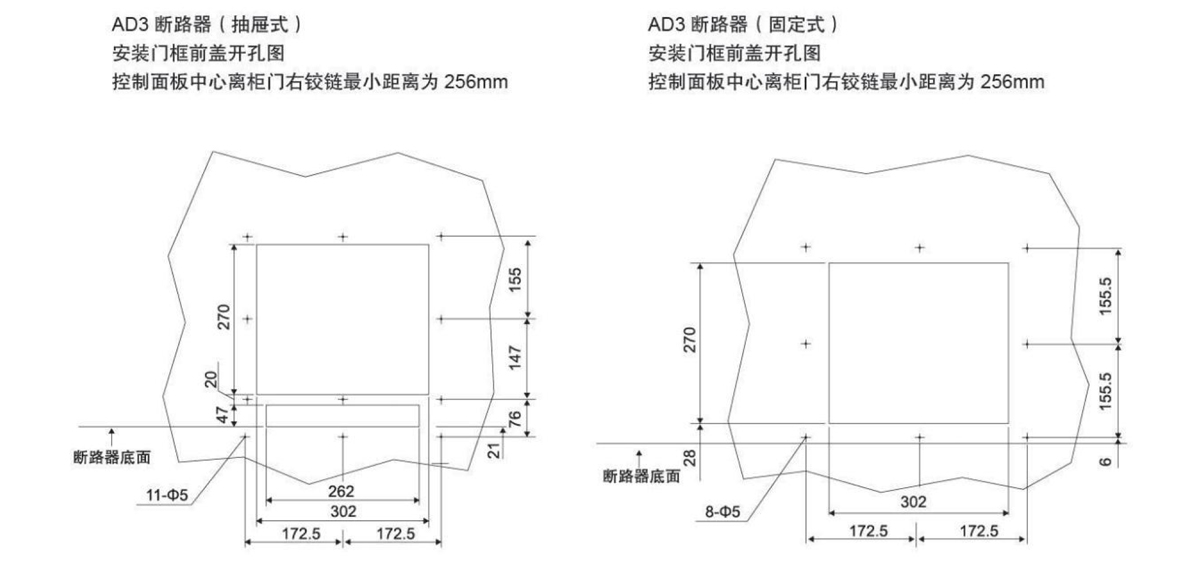

断路器门框孔尺寸
>
