微机保护装置

概述

ZHHV系列微机保护监控装置是根据“一个设备(一个间隔)一个装置”的全分散设计模式开发出来的开关柜上保护监控装置。装置机箱设计结构紧凑、密封性好、抗干扰、抗震动能力强，可满足10KV及以下电压等级馈出线等设备的保护和监控需要。装置可根据用户要求灵活配置，以达到性能价格比。

主要特点

1.具有完整的保护功能和就地监视功能。根据用户需要，可选配通讯功能，以实现简单实用的综合监控功能。

2.选用高性能、高可靠性、高集成度的宽温军用或工业级芯片；高精度阻容元件；密封继电器，确保了装置高、低温环境下的可靠性。

3.全封闭抗干扰单元机箱，新型背插式结构设计，双层屏蔽，总线不外引，减少电磁干扰的影响。

4.按继电保护的可靠性要求设计监控系统，提高系统整体可靠性，以真正实现变电站无人值班。

5.开关遥信采用双位置采集，避免了开关操作遥信抖动问题。

6.装置具备完善的自检功能，发现装置工作不正常时可靠闭锁保护出口，保证装置不误动。

7.采用专用时钟芯片，由单独的晶振支持，带有备用电池，时钟即使在装置掉电后也能正确走时，使装置能准确记录各种故障信息。

8.内部线路板采用表贴工艺，所用元器件全部采用一线品牌，保证了装置的可靠性稳定性。

9.装置具有三级看门狗，外部硬件看门狗、CPU硬件定时器看门狗和软件看门狗，保证装置在任何情况下不会死机。

10.具有高速磁隔离技术的RS485通讯接口和CAN通信接口，通讯稳定可靠，RS485通信采用MODBUS-RTU协议可通过设置来选择，CAN 通信接口采用IEC60870-5-104协议。

11.装置中软件采用模块化设计，具有多种冗余措施，并经过了长时间的现场运行考验，程序运行稳定可靠。

12.采用全中文液晶显示界面，多层菜单显示，显示信息丰富，人机界面友好，无需复杂培训即可完成调试工作。

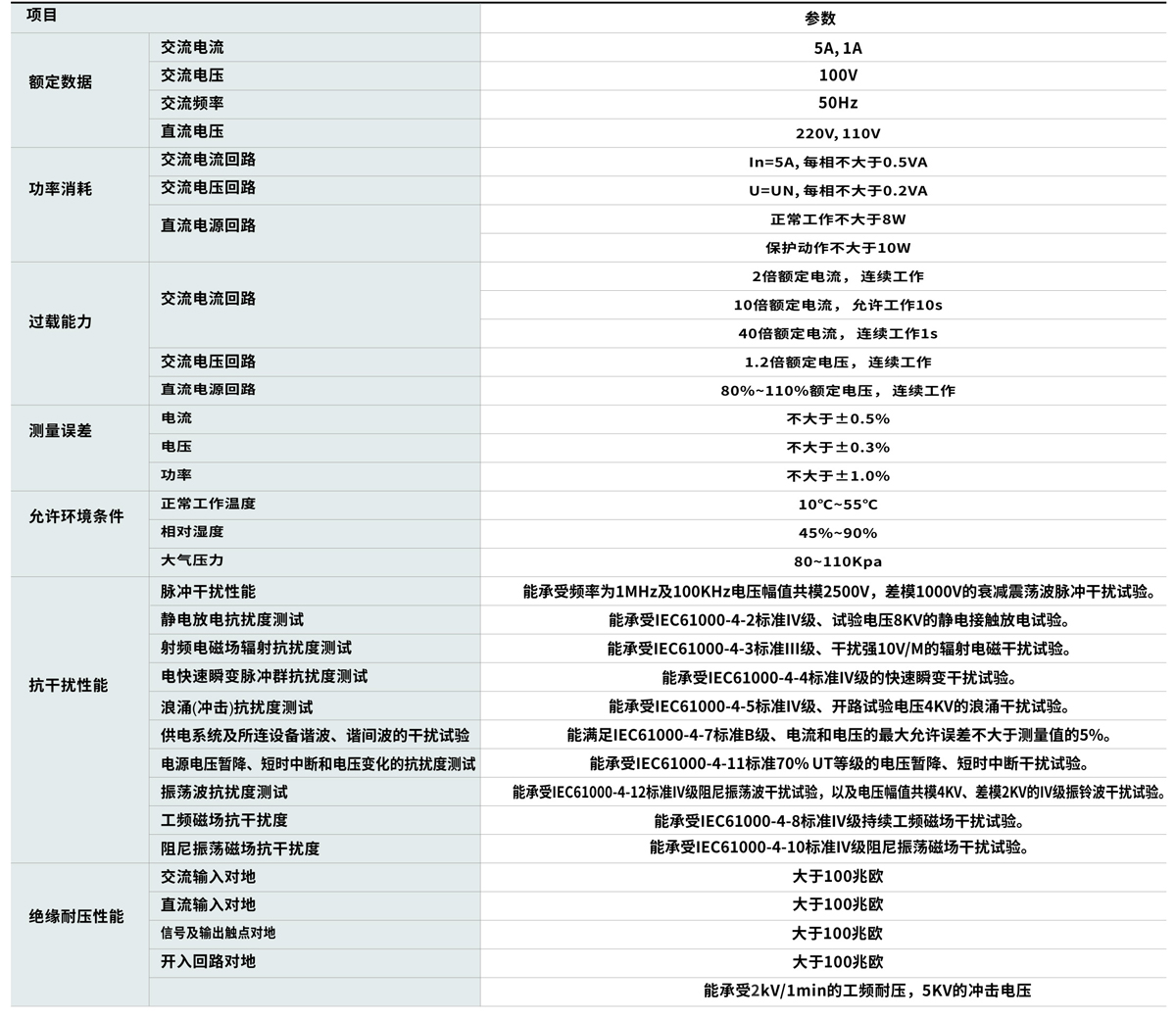

主要技术参数

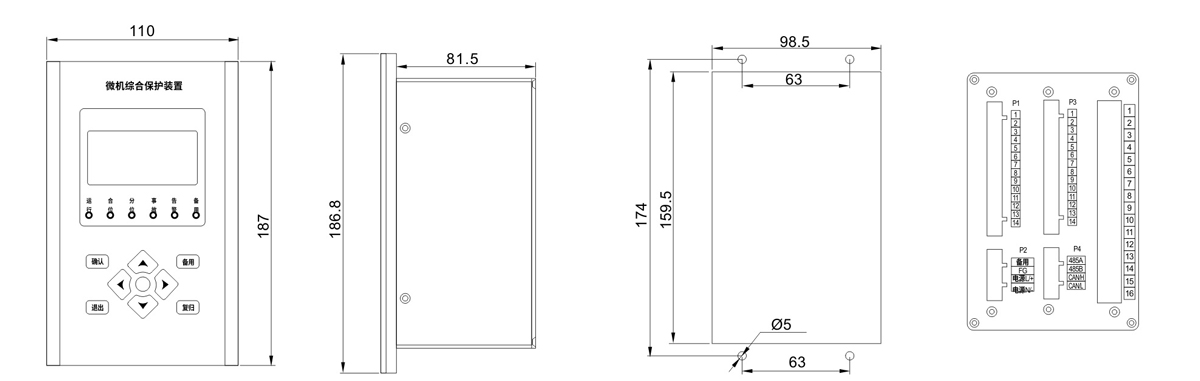

外形及安装尺寸
