户内真空开关

产品概述

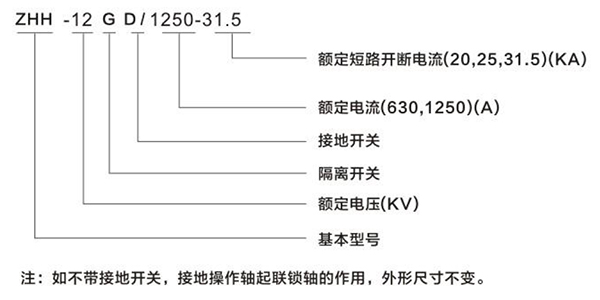

ZHH-12GD系列户内高压三工位真空断路器具有优异的电气、机械性能，机构可靠稳定、寿命长。主回路采用固封极柱，提高了断路器的环境适应性和绝缘可靠性；可靠的机械和电子性能，延长的机械寿命和电子寿命，使断路器的免维护成为可能。其可用于3.6-12kV电力系统，作为电网设备，工矿企业动力设计的保护盒控制单元，适用于各种不同性质的负荷和频繁操作、多次开断短路电流的场合。产品拥有完善的机械和电气联锁装置，具有极高的操作稳定性和可靠性，确保操作人员和设备的安全，确保用电安全。

适用柜型

可装配在小型固定柜，环网柜或箱变。ZHH-12GD系列户内高压三工位真空开关主回路纵向布置，上部为隔离开关，中部为真空断路器，下部为接地开关，操纵机构，断路器机构，联锁机构位于开关前部。本开关可以倒安装。

使用环境：

海拔不超过1000m;

周围空气温度：-25℃~+40℃

周围环境相对湿度：日平均值不大于95%

月平均值不大于90%；

地震裂度不超过8度；

安装场所：没有火灾，易燃，易爆。严重污秽，

化学腐蚀及剧烈振动场所，

产品特点

1.采用固封极柱技术。

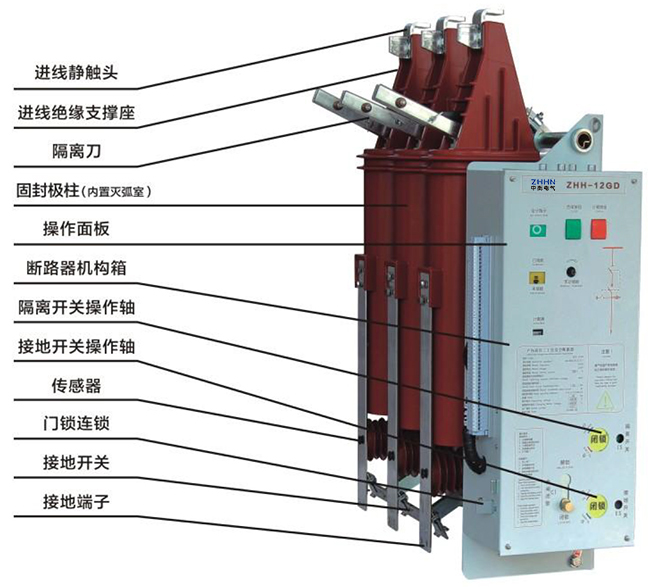

2产品采用模块式设计：框架结构，集成了隔离开关、固封真空断路器、接地开关、传感器、联锁机构、操作机构为一体的高性能小型化高压电气产品。

3.适配柜体尺寸为(450x1000x1800)mm.

4.旋转式隔离开关，分闸后具有可见的断口。

5.隔离开关、断路器、接地开关之间有强制机械联锁，防止误操作。

6.断路器采用模块式操作机构、可独立更换或检修、互换性好。可以用手动操作，也可选用交、直流储能操作，实现远程控制。

7.柜门与接地开关设计有可靠联锁结构，确保操作人员的安全。

使用指南

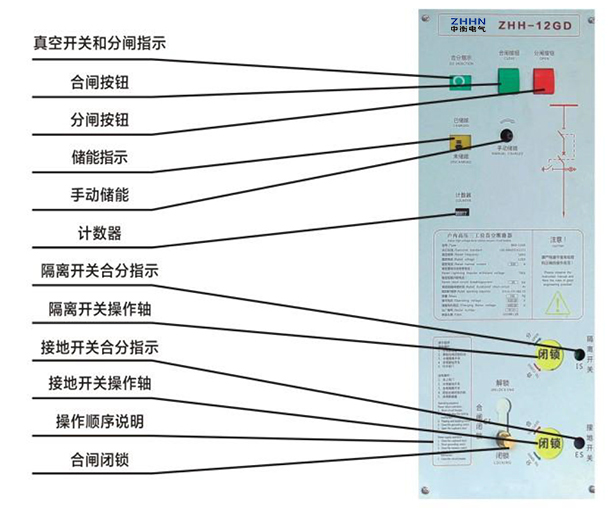

参照（图2）的开关操作指示牌，说明如下：双重联锁、真空开关、隔离开关、接地开关设置强制机械联锁操作；真空开关和医资关、接地开关设计防误操作闭锁装置。隔离开关、接地开关分别是独立一根纳分频的，两操作轴之间设置强制机械联锁操作，开关分合闸操作后请从观察窗认参合闸状态。

真空开关、隔离开关、接地开关、柜门的联锁

●隔离开关和接地开关相互强制机械联锁、二者之间只能二合一，不能同时合闸：

●接地开关分闸后、隔离开关才能合闸：隔离开关合闸后、接地开关不能合闸。

●合闸闭锁处于闭锁位置时，真空开关才能合闸，隔离开关和接地开关不能操作。

●合闸闭锁处于解锁位置时，真空开关不能合闸，隔离开关和接地开关才能操作。

●真空开关合闸后，合闸闭锁不能解锁，隔离开关和接地开关不能操作。

●接地开关合闻后，才能打开柜门。

●关上柜门后，接地开关才能分闸。
