适用范围

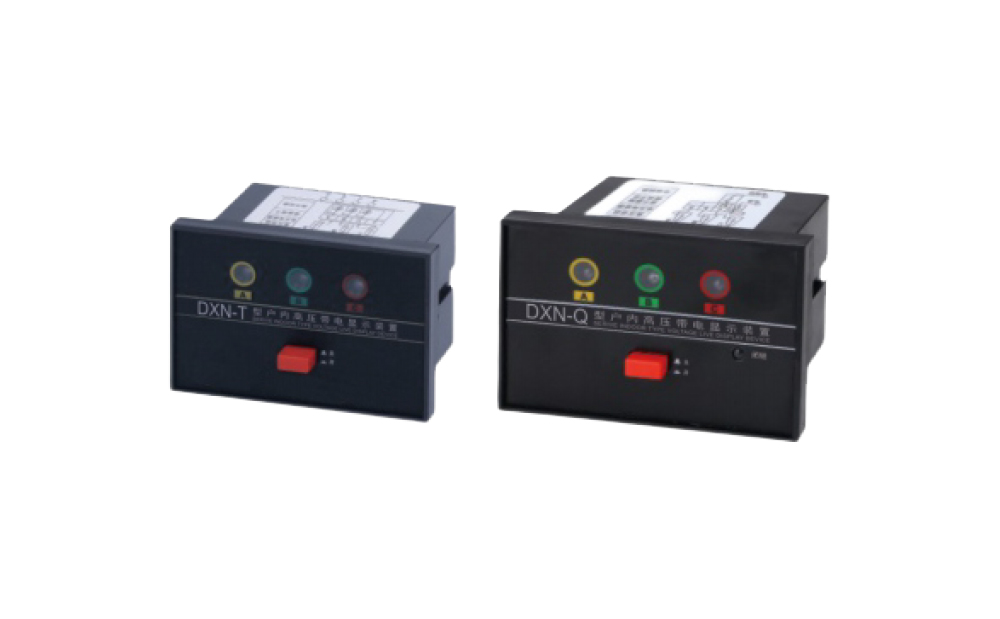

户内高压带电显示装置由三个传感器和一个显示器经导线连接组成。适用于额定频率50Hz,额定电压40.5kV以下的户内高压电气设备上，既可反映回路带电状况，还可与电磁锁配合，实现强制闭锁开关手柄、阀门等。带电显示和强制闭锁均受同一高压信号所控制，但电路系统又是相互独立、互不干扰，只要高压回路带电，即使显示电路和闭锁电路同时出故障，电磁锁仍处于闭锁状态，达到防止误操作，误入带电间隔。

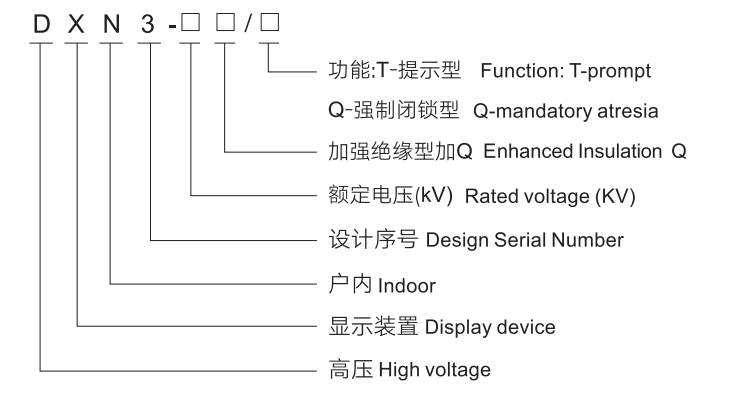

型号及其含义

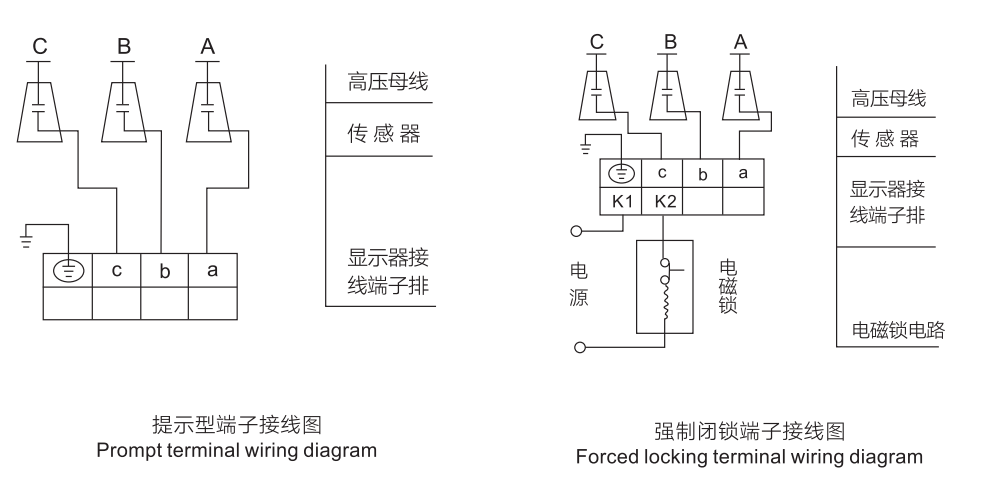

安装接线原理

执行标准

◆DLT538《高压带电显示装置》

◆DLT593《高压开关设备和控制设备标准的共用技术要求》

◆JB/T10305《3.6kV~40.5kV高压设备用户内有机材料支柱绝缘子技术条件》

◆GBT7354《局部放电测量》
