产品详情
适用范围
安装式电工仪表是用途很广的直接作用模拟指示电测仪表、适用于直流电路和工频交流电路测量：电压、电流、频率、功率因素以及同步指示等电量参数，安装板表固有的优点是可以显示被测电量的变化趋势，除单独使用外，主要是为了各高、低电压开关柜，电源柜、控制柜以及各种电控装置、做仪表盘配套使用，产品各项指标符合GBT7676-1998国家标准技术要求。
塑料或胶木外壳、大窗口、广视角，造型简洁明快、美观大方。
主要技术参数
1、准确度为：1.5级，2.5级
2、使用条件：-20℃+50℃
3、相对湿度：≤85%
4、耐压影响：自频定值变化±15%，引起指示值误差不超过基本误差
5、机械性能：能承受加速为30米/秒2，冲击频率每分钟80-120次，二小时运输颠震
6、工作位置：垂直方向使用
名称 | 量限 | 备注 | |
交流电流表 | A | 50mA-50A | 直通 |
10-800/5A | 经电流互感器二级电流5A | ||
kA | 1kA-10kA | ||
交流电压表 | V | 5V-750V | 直通 |
kV | 1kV-450kV | 经电压互感器二级电压100V | |
直流电流表 | mA | 50mA-500mA | 直通 |
mA | 1mA-500mA | ||
A | 1A-10A | ||
15A-750A | 外附装置 | ||
kV | 1kA-10kA | ||
直流电压表 | V | 1V-750V | 直通 |
kV | 1kV-450kV | ||
频率表 | Hz | 45Hz-55HZ | 经电压互感器二级电压100V |
频率表 | kW | 100V380V5A | 经电流互感器二级电流5A |
功率因数表 | cosf | c0sf=0.5-1-0.5 | 经电流互感器二级电流5A |
断路器不同环境温度下的持续电流变动
42系列 | 6系列 | ||||
产品名称 | 产品型号 | 图示 | 产品名称 | 产品型号 | 图示 |
电流表 | 42L6-A,42C3-A |
| 电流表 | 6L2-A,6C2-A |
|
电压表 | 42L6-V,42C3-V | 电压表 | 6L2-V,6C2-V | ||
功率表 | 42L6-W,42L6-var | 功率表 | 6L2-W,6L2-var | ||
频率表 | 42L6-Hz | 频率表 | 6L2-Hz | ||
功率因数表 | 42L6-cosf | 功率因数表 | 6L2-cosf | ||
59系列 | 44系列 | ||||
产品名称 | 产品型号 | 图示 | 产品名称 | 产品型号 | 图示 |
电流表 | 59L1-A,59C2-A |
| 电流表 | 44L1-A.44C2-A |
|
44L17-A,44C17-A | |||||
电压表 | 59L1-V,59C1-V | 电压表 | 44L1-V,44C2-V | ||
44L17-V,44C17-V | |||||
功率表 | 59L1-W,59L1-var | 功率表 | 44L1-W,44L1-var | ||
44L17-W,44C17-var | |||||
频率表 | 59L1-Hz | 频率表 | 44L1-Hz | ||
44L17-Hz | |||||
功率因数表 | 59L1-cosf | 功率因数表 | 44L1-cosf | ||
44L17-c0sf | |||||
69系列 | 85系列 | ||||
产品名称 | 产品型号 | 图示 | 产品名称 | 产品型号 | 图示 |
电流表 | 69L9-A,69C9-A |
| 电流表 | 85L1-A,85C1-A |
|
69L17-A,69C17-A | |||||
85L17-A,85C17-A | |||||
69L17-A,69C13-A | |||||
电压表 | 69L9-V,69C9-V | 电压表 | 85L1-V,85C1-V | ||
69L17-V,69C17-V | |||||
85L17-V,85C17-V | |||||
69L13-V,69C13-V | |||||
功率表 | 69L9-W,69L9-var | 功率表 | 85L1-W,85L1-var | ||
69L17-W,69C17-var | |||||
85L17-W,85C17-var | |||||
69L13-W,69C13-var | |||||
频率表 | 69L9-Hz | 频率表 | 85L1-Hz | ||
69L17-Hz | |||||
85L17-Hz | |||||
69L13-Hz | |||||
功率因数表 | 69L9-cosf | 功率因数表 | 85L1-cosf | ||
69L17-cosf | |||||
85L17-cosf | |||||
69L13-cosf | |||||
96系列 | 72系列 | ||||
产品名称 | 产品型号 | 图示 | 产品名称 | 产品型号 | 图示 |

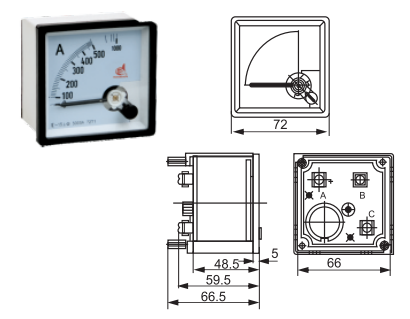

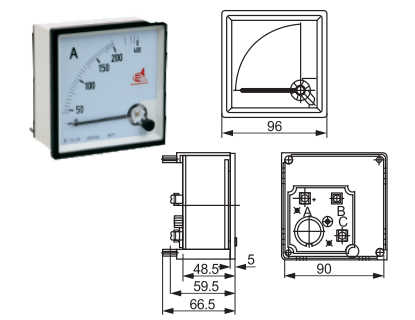

电流表 | CZ96-AC |
| 电流表 | CZ72-A |
|
电压表 | CZ96-VC | 电压表 | CZ72-V | ||
功率表 | CZ96-W, CZ96-var | 功率表 | CZ72-W, CZ72-var | ||
频率表 | CZ96-Hz | 频率表 | CZ72-Hz | ||
功率因数表 | CZ96-cosf | 功率因数表 | CZ72-cosf | ||
99系列 | 80系列 | ||||
产品名称 | 产品型号 | 图示 | 产品名称 | 产品型号 | 图示 |

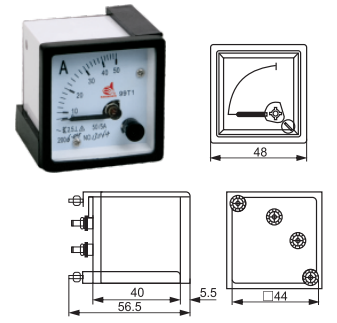

电流表 | 99T1-A, 99C1-A |
| 电流表 | RM80-A |
|
电压表 | 99T1-V, 99C1-V | 电压表 | RM80-V | ||
功率表 | 99L1-W, 99L1-var | 功率表 | RM80-W, RM80-var | ||
频率表 | 99L1-Hz | 频率表 | RM80-Hz | ||
功率因数表 | 99L1-cosf | 功率因数表 | RM80-cosf | ||
670系列 | 60系列 | ||||
产品名称 | 产品型号 | 图示 | 产品名称 | 产品型号 | 图示 |
电流表 | RM670-A |
| 电流表 | RM60-A |
|
电压表 | RM670-V | 电压表 | RM60-V | ||
功率表 | RM670-W, RM670-var | 功率表 | EM60-W, RM60-var | ||
频率表 | RM670-Hz | 频率表 | RM60-Hz | ||
功率因数表 | RM670-cosf | 功率因数表 | RM60-cosf | ||
